Você passou meses planejando a fachada perfeita e agora a caixa de luz vai estragar tudo? O padrão de energia embutido no muro resolve esse problema na hora. É a solução que une segurança, aprovação da concessionária e um visual limpo sem aquele poste torto na frente de casa.
Mas não pense que é só furar o muro e colocar a caixa. Se você errar a altura, o material ou o aterramento, a ligação pode ser negada e você fica no escuro. Por isso, vou te contar exatamente o que a Enel, a CPFL e as outras exigem em 2026 – sem rodeios.
O que muda com o padrão de energia embutido na parede (e por que sua obra precisa disso)

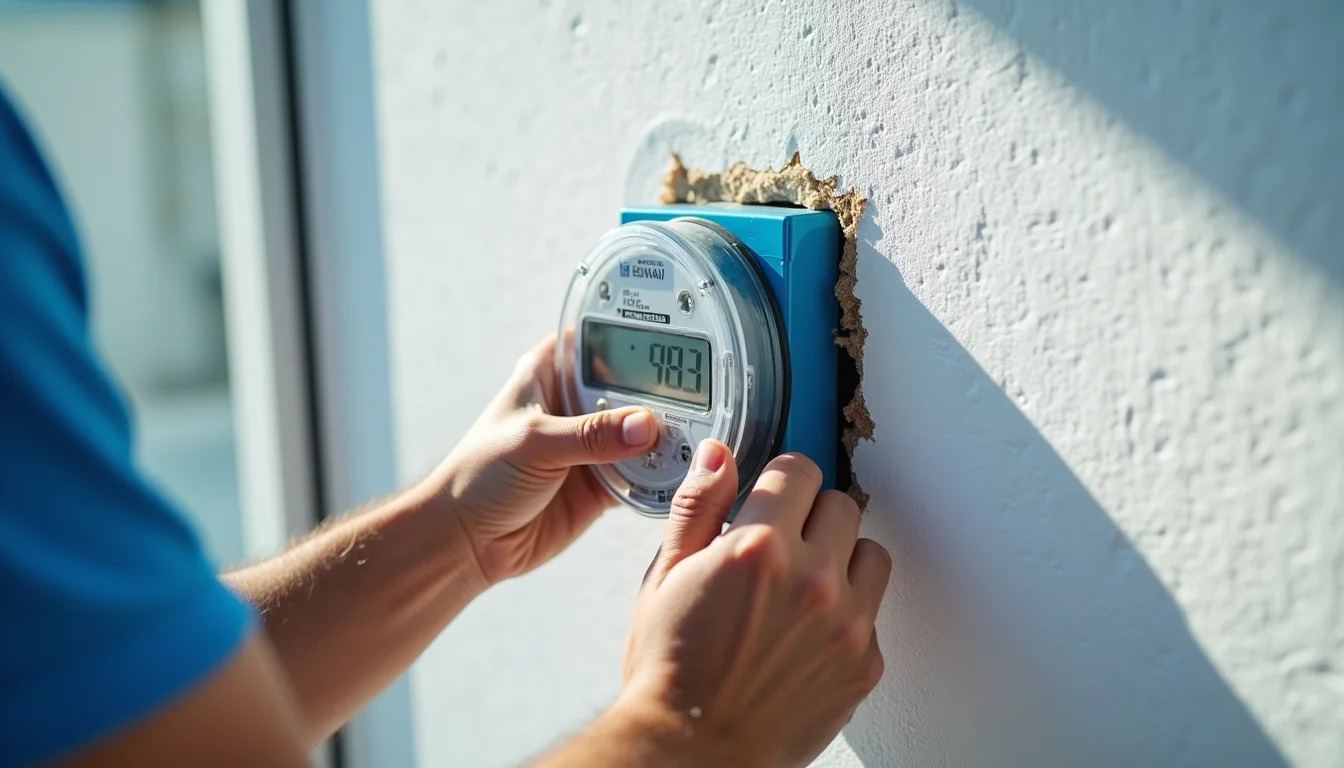

A grande virada estética: a caixa de medição some dentro do muro, deixando só o visor do medidor aparente. Mas a concessionária não abre mão de regras técnicas – o visor precisa ficar entre 1,60m e 1,70m do chão, bem no limite da calçada. Se o muro não estiver rebocado e pintado na vistoria, eles batem o carimbo de ‘reprovado’.
Mesmo embutido, você vai precisar de um poste ou pontalete para ancorar os cabos da rua – isso não muda. O aterramento com haste de 2,40m é obrigatório, e a caixa precisa ser homologada pela distribuidora (nada de gambiarra com caixa de hidrômetro). Para monofásica, bifásica ou trifásica, cada uma tem seu modelo específico; consulte o guia técnico da sua concessionária antes de comprar.
| Tempo Estimado | Custo (R$) | Nível de Dificuldade |
| 1 dia | R$ 800 – R$ 2.500 | Médio |
MATERIAIS NECESSÁRIOS
- Caixa de medidor homologada pela concessionária (monofásica, bifásica ou trifásica)
- Poste ou pontalete para ancoragem dos cabos
- Haste de aterramento (2,40m) e cabo de cobre nu
- Eletrodutos, conexões e fita isolante
- Concreto, areia e cimento para fixação
- Ferramentas básicas: furadeira, nível, trena, chave de fenda, alicate
O PASSO A PASSO DEFINITIVO
- Passo 1: Planejamento e Consulta – Verifique as normas da sua concessionária local. Consulte o guia técnico para confirmar as especificações da caixa padrão de energia embutido no muro.
- Passo 2: Preparo do Muro – Defina o local exato da instalação. Faça o recorte no muro com cuidado, seguindo as dimensões da caixa.
- Passo 3: Instalação da Caixa – Posicione a caixa de luz embutida no muro e fixe-a com argamassa. Certifique-se de que esteja nivelada.
- Passo 4: Passagem dos Eletrodutos – Conecte os eletrodutos da caixa até o ponto de entrada da rede externa e para o interior do imóvel.
- Passo 5: Instalação do Poste/Pontalete – Fixe o poste ou pontalete na divisa do terreno para ancoragem dos cabos da rede elétrica.
- Passo 6: Aterramento – Instale a haste de aterramento e conecte-a à caixa do medidor com cabo de cobre.
- Passo 7: Conexões Finais – Realize as conexões internas e externas conforme as normas da concessionária.
- Passo 8: Vistoria – Solicite a vistoria da concessionária para aprovação da ligação. O muro deve estar rebocado e pintado.
ERROS COMUNS NA EXECUÇÃO
- Não consultar as normas da concessionária antes de iniciar a instalação.
- Utilizar caixas de medidor não homologadas ou danificadas.
- Posicionar a caixa em altura incorreta ou em local de difícil acesso para a leitura.
Caixa de Luz Embutida no Muro
A caixa de luz embutida no muro oferece um visual limpo e moderno para a fachada. Ela integra o medidor diretamente na alvenaria, protegendo-o contra intempéries e vandalismo. Garante uma estética organizada e valoriza o imóvel.
Instalação de Padrão de Energia na Divisa
A instalação de padrão de energia na divisa é crucial para o acesso da concessionária. O medidor deve ficar acessível no limite da via pública. Isso facilita a leitura e a manutenção pela equipe técnica. A localização correta é um dos requisitos principais.
Normas para Caixa de Medidor Embutida
Seguir as normas para caixa de medidor embutida é fundamental para a aprovação. A altura do visor entre 1,60m e 1,70m é um exemplo. Utilize sempre materiais homologados e siga as orientações técnicas da sua distribuidora local. Consulte o manual simplificado da Celesc para mais detalhes.
Leia também: 22 Ideias de Varal de Lâmpadas para Decoração que Vão Transformar Seu Espaço
Padrão de Entrada com Poste Embutido
O padrão de entrada com poste embutido é necessário quando a rede da rua é mais alta. O poste serve como ponto de ancoragem para os cabos que vêm da rede pública. Ele garante a segurança e a conexão adequada do seu imóvel à energia.
Caixa Padrão Monofásica Embutida
A caixa padrão monofásica embutida é usada para residências com consumo de energia mais baixo. Ela acomoda o medidor e as proteções para um único circuito. É a opção mais comum e econômica para a maioria das casas. Veja opções em eletrodu.com.
Caixa Padrão Bifásica Embutida
Para imóveis com maior demanda de energia, como aqueles com chuveiros mais potentes ou ar condicionado, a caixa padrão bifásica embutida é a escolha certa. Ela permite a distribuição de energia em duas fases, suportando cargas maiores. A instalação segue os mesmos princípios básicos.
Caixa Padrão Trifásica Embutida
A caixa padrão trifásica embutida é reservada para grandes consumidores de energia, como indústrias ou prédios comerciais. Ela distribui a energia em três fases, garantindo o suprimento para equipamentos de alta potência. A complexidade da instalação é maior.
Custo da Instalação Embutida
O custo da instalação embutida pode variar bastante. Ele depende do modelo da caixa, da complexidade da obra no muro e da mão de obra. Geralmente, é um pouco mais alto que o padrão de sobrepor. Pesquise em sites como o Mercado Livre por caixas padrão muro para ter uma ideia.
O detalhe que transforma a fachada
O padrão de energia embutido no muro exige planejamento antes da obra. A caixa deve ser posicionada entre 1,60m e 1,70m de altura para facilitar a leitura do medidor.
Use sempre caixas homologadas pela concessionária local, como Enel ou CPFL. Materiais como policarbonato ou metal garantem durabilidade e segurança contra intempéries.
O aterramento com haste de 2,40m é obrigatório e não pode ser negligenciado. Isso protege o imóvel contra descargas elétricas e curtos-circuitos.
Mesmo embutido, o padrão precisa de um poste ou pontalete para ancoragem dos cabos externos. Verifique a distância da rede elétrica antes de definir o local.
O muro deve estar rebocado e pintado no momento da vistoria da concessionária. Fachada inacabada pode gerar reprovação e atraso na ligação.
Perguntas frequentes sobre o padrão embutido
- Preciso de autorização da concessionária para embutir o padrão?
Sim, a instalação deve seguir o projeto aprovado pela distribuidora local. Consulte o guia técnico da sua concessionária antes de iniciar a obra.
- Qual a altura ideal para a caixa do medidor?
O visor do medidor deve ficar entre 1,60m e 1,70m do solo. Essa altura permite leitura fácil sem obstruções.
- Posso usar qualquer caixa de padrão embutido?
Não, apenas caixas homologadas pela concessionária, de policarbonato ou metal, com aberturas de ventilação livres. Modelos não certificados podem causar reprovação.
Optar pelo padrão de energia embutido no muro é uma decisão que une estética e funcionalidade. Seguir as normas técnicas garante uma instalação segura e aprovada pela concessionária.
Antes de comprar os materiais, confira o manual da sua distribuidora local. Cada concessionária tem especificações próprias para caixas monofásicas, bifásicas ou trifásicas.
A fachada ganha um visual limpo e moderno, enquanto a infraestrutura elétrica fica protegida. Invista nessa solução e valorize seu imóvel com inteligência.
