Interruptor Paralelo: Erro Comum ao Instalar? Veja!

Você quer saber como instalar um interruptor paralelo e evitar dores de cabeça? Muita gente se confunde nessa hora e acaba ligando tudo errado, o que pode ser perigoso. Pois é, já passei por isso e sei como dá um nó na cabeça. Mas fica tranquilo, porque aqui eu vou te mostrar o caminho das pedras. Vamos descomplicar esse tal de interruptor paralelo de uma vez por todas para você ter controle total da sua iluminação.

Entendendo o Interruptor Paralelo: O Guia Definitivo para o Controle de Luz em Dois Pontos

O interruptor paralelo, também conhecido como “three-way”, é seu melhor amigo quando você quer acender ou apagar uma luz de dois lugares diferentes. Pensa só: você chega na garagem e apaga a luz, e lá de dentro de casa, outra pessoa pode fazer o mesmo. É a praticidade que a gente gosta.

A mágica acontece porque ele tem três bornes, diferente do interruptor simples que tem só dois. Essa configuração extra permite que os fios “conversem” entre si, criando o caminho para a energia ir e vir.

E o erro mais comum? Misturar os fios ou não entender a função de cada borne. Mas não se preocupe, vou te guiar passo a passo.

Entendendo o Interruptor Paralelo e Sua Função

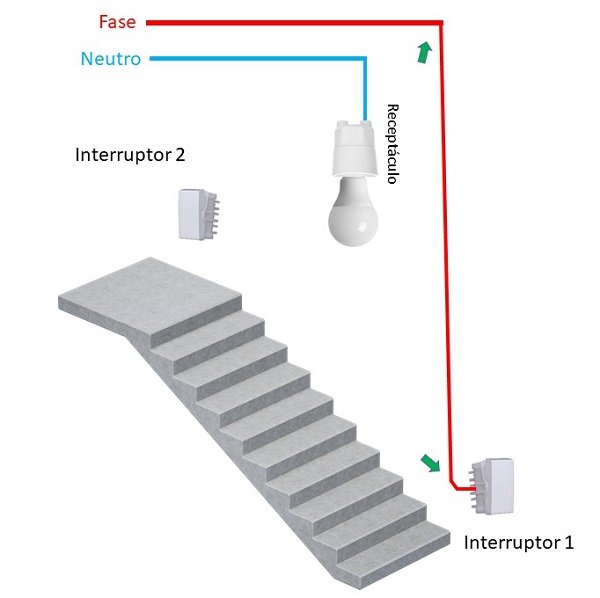

O interruptor paralelo, também conhecido como Three-Way, é a solução ideal para controlar uma única lâmpada de dois pontos distintos. Pense naquela escada em casa, onde você quer acender a luz no andar de baixo e apagar no de cima, ou vice-versa. Ele permite essa conveniência. Diferente do interruptor simples, que tem apenas dois bornes e controla a luz de um único local, o paralelo possui três bornes. Isso é crucial para o funcionamento do circuito. Se você precisa controlar a iluminação de três ou mais pontos, aí a história muda e entra em cena o interruptor intermediário (Four-Way), que trabalha em conjunto com os paralelos.

O Que Você Vai Precisar

• Interruptores Paralelos: São os protagonistas aqui. Escolha modelos de boa qualidade, com bornes firmes para garantir uma conexão segura. Eles têm 3 bornes cada. Saiba a diferença entre os tipos.
• Fios Elétricos: Use fios de cores diferentes para facilitar a identificação e evitar erros. A norma sugere: Fase (Vermelho), Retorno (Preto ou Amarelo) e Neutro (Azul). Certifique-se de que a bitola do fio seja adequada à carga.
• Alicate de Corte e Desencapador: Essenciais para cortar e remover o isolamento dos fios com precisão.
• Chave de Fenda/Philips: Para apertar os parafusos dos bornes dos interruptores e do bocal da lâmpada.
• Fita Isolante: Para isolar emendas e garantir a segurança.

Preparando o Terreno

Antes de começar, desligue a energia geral da sua casa no disjuntor. Essa é a regra número um para sua segurança. Verifique se não há corrente nos fios usando um multímetro ou uma chave de teste. Tenha certeza de que você tem todos os materiais em mãos e que os interruptores são realmente do tipo paralelo (observe os 3 bornes).

O Passo a Passo: Como Instalar na Prática

1. Identifique os Fios: No ponto onde a energia chega, identifique o fio Fase (geralmente vermelho ou marrom, energizado) e o Neutro (geralmente azul). Se não estiverem identificados, use um multímetro.
2. Conecte o Neutro: O fio Neutro (azul) vai direto para o bocal da lâmpada, sem passar por nenhum interruptor. Veja como o neutro é conectado.
3. Conecte a Fase no Primeiro Interruptor: O fio Fase (energizado) deve ser conectado ao borne central do primeiro interruptor paralelo. Este é o ponto de entrada da energia no circuito de controle.

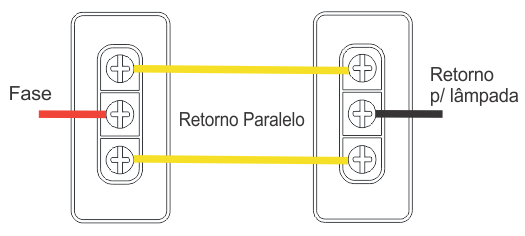

4. Conecte os Fios de Comunicação (Ponte): Use dois fios para conectar os bornes laterais do primeiro interruptor aos bornes laterais do segundo interruptor. Não importa a cor desses fios, mas é uma boa prática usar uma cor diferente da Fase e do Neutro, como o Amarelo ou Preto. Esses fios são as ‘pontes’ que levam a energia entre os interruptores. Assista a um guia visual.
5. Conecte o Retorno no Segundo Interruptor: Um fio deve sair do borne central do segundo interruptor paralelo e ir diretamente para o outro ponto do bocal da lâmpada. Este fio é o ‘retorno’ que leva a energia para acender a lâmpada.
6. Conecte a Lâmpada: Conecte o fio Neutro (que veio direto) e o fio Retorno (que veio do segundo interruptor) nos bornes correspondentes do bocal da lâmpada.
7. Teste: Com tudo conectado, religue a energia no disjuntor e teste o funcionamento. Você deve conseguir acender e apagar a lâmpada de ambos os interruptores.

Principais Erros e Como Evitá-los

Erro Comum: Usar um Interruptor Simples. O interruptor simples tem apenas dois bornes e não permite a ligação em paralelo. Se você tentar usá-lo, o circuito não funcionará corretamente ou pode até causar curtos. A solução é simples: certifique-se de que você comprou e está usando interruptores com três bornes cada, que são os paralelos. Verifique os bornes antes de começar a instalação. Entenda a diferença.

Erro Comum: Conexões Incorretas dos Fios de Comunicação. Ligar os fios de comunicação (pontes) nos bornes errados dos interruptores paralelos impede o funcionamento. Lembre-se: os bornes laterais de um interruptor se conectam aos bornes laterais do outro. O borne central é sempre a entrada (Fase) no primeiro e a saída (Retorno) no segundo. Se não funcionar, revise essas conexões com atenção.

Erro Comum: Esquecer de Desligar a Energia. A segurança vem em primeiro lugar. Sempre desligue o disjuntor geral antes de mexer na fiação. Se não tiver certeza, chame um eletricista qualificado. Veja dicas de segurança.

Dicas Extras

• Verifique as conexões: Antes de fechar as caixas de passagem, confira se todos os fios estão firmemente presos aos bornes. Um fio solto é causa comum de mau funcionamento.
• Use fita isolante de qualidade: Ao isolar emendas, utilize fita isolante própria para eletricidade e aplique em camadas suficientes para garantir segurança.
• Desligue a energia geral: Sempre, sem exceção, desligue o disjuntor geral ou o que alimenta o circuito onde você vai trabalhar. A segurança vem em primeiro lugar.
• Identifique os fios corretamente: Se os fios não estiverem com as cores recomendadas, use um multímetro ou teste de voltagem para identificar Fase, Retorno e Neutro antes de conectar.
• Teste antes de fechar: Após conectar tudo, ligue a energia rapidamente para testar se a lâmpada acende e apaga corretamente dos dois pontos. Se tudo funcionar, desligue a energia novamente para finalizar o fechamento das caixas.

Dúvidas Frequentes

Como ligar interruptor paralelo sem complicação?

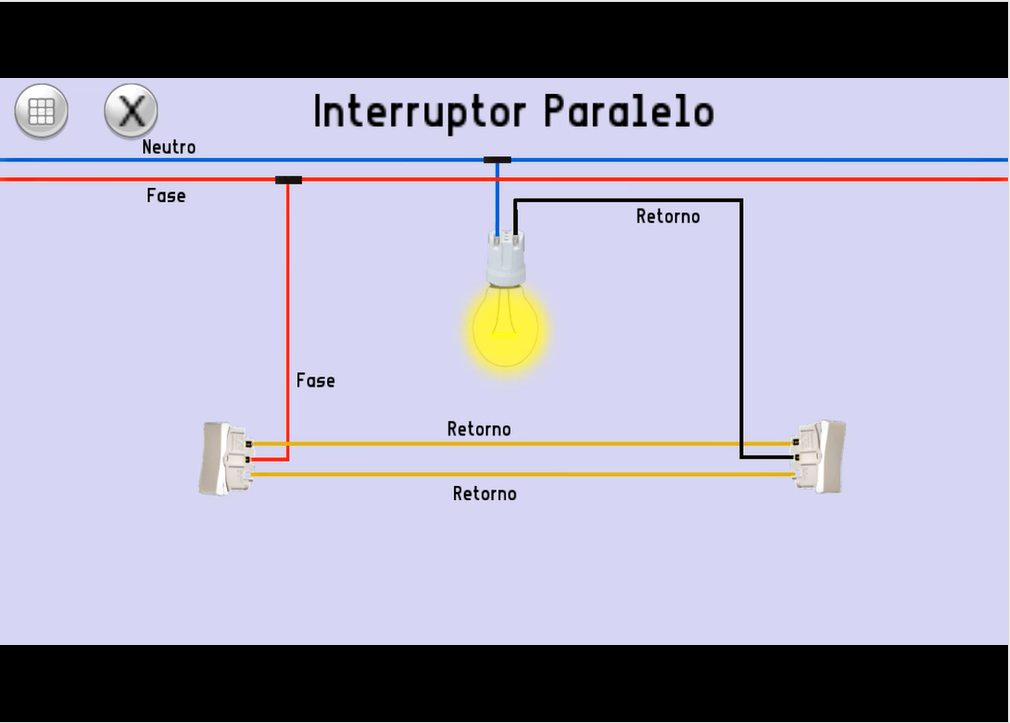

Para ligar um interruptor paralelo, o segredo está na correta conexão dos fios. O neutro vai direto para a lâmpada. A fase entra no borne central do primeiro interruptor. Dois fios de comunicação (ponte) ligam os bornes laterais de um interruptor aos do outro. O retorno sai do borne central do segundo interruptor para a lâmpada. Seguindo este diagrama, a instalação fica mais simples.

Posso trocar um interruptor simples por paralelo?

Sim, é possível trocar um interruptor simples por um paralelo, mas você precisará de uma caixa de passagem com espaço para o novo interruptor, que tem três bornes em vez de dois. Além disso, a fiação na caixa deve permitir a passagem dos fios de retorno e comunicação. Se a fiação original for apenas para um ponto de controle, pode ser necessário refazê-la.

Qual a diferença entre interruptor paralelo e intermediário?

O interruptor paralelo (three-way) controla uma luz de dois pontos diferentes. Já o interruptor intermediário (four-way) é usado quando você precisa controlar a mesma lâmpada de três ou mais pontos. Ele funciona em conjunto com dois interruptores paralelos, adicionando mais um ponto de controle ao circuito.

Conclusão

Dominar como instalar um interruptor paralelo abre portas para otimizar a iluminação em diversos ambientes da sua casa. Lembre-se sempre da importância de seguir o diagrama correto e priorizar a segurança. Agora que você entende o básico, pode se aprofundar em soluções mais complexas, como a instalação de um interruptor intermediário (four-way) para controle de luz em múltiplos pontos. Explorar a diferença entre interruptor simples, paralelo e intermediário também é um ótimo próximo passo para se tornar mais autônomo em suas instalações elétricas.
