Pensando em instalar um para-raios residencial? A gente sabe que a ideia de uma tempestade pode deixar qualquer um apreensivo, especialmente com a tecnologia cada vez mais presente em nossas casas. Um raio pode causar estragos inimagináveis, colocando em risco sua estrutura e seus bens mais preciosos. Mas calma! Existe uma solução inteligente e definitiva para blindar seu lar contra essas descargas poderosas. Neste artigo, eu vou te mostrar o caminho para garantir a segurança da sua casa e da sua família, de forma clara e sem mistérios.
“A norma ABNT NBR 5419 regula o projeto e a manutenção de sistemas de para-raios, sendo obrigatório para edificações com mais de 20 metros de altura ou áreas superiores a 1.500 m².”
Como a instalar um para-raios residencial protege efetivamente sua casa contra raios em 2026?
Vamos combinar: ninguém quer ver a casa virar um alvo para um raio. A instalação de um para-raios, ou Sistema de Proteção contra Descargas Atmosféricas (SPDA), é a sua muralha de defesa.
Essa tecnologia funciona capturando a descarga elétrica antes que ela atinja sua edificação. A energia é então conduzida de forma segura para o solo, evitando danos elétricos e estruturais.
É um investimento na sua tranquilidade e na proteção do seu patrimônio contra um fenômeno natural imprevisível.

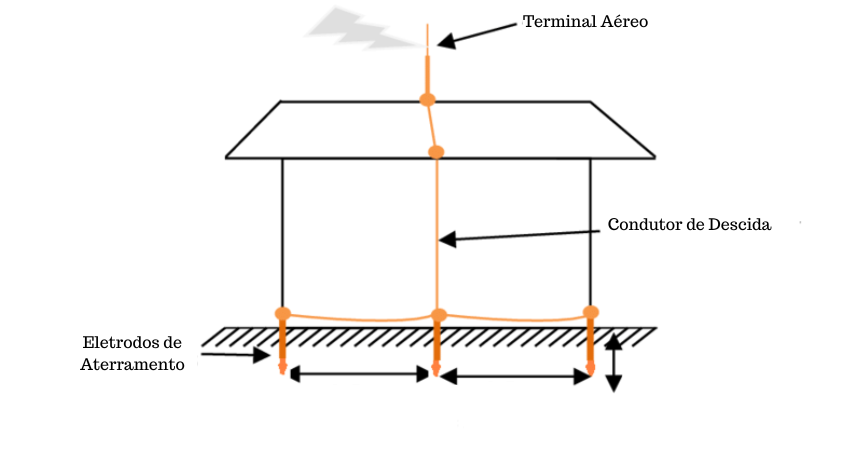

O que é e como funciona um sistema de para-raios residencial (SPDA)
Instalar um sistema de para-raios, tecnicamente chamado de SPDA (Sistema de Proteção contra Descargas Atmosféricas), em uma residência é um passo fundamental para garantir a segurança real da estrutura e, mais importante, de quem vive nela. Eu, como alguém que já viu de perto os estragos que um raio pode fazer, posso te afirmar: não é brincadeira. A norma principal que rege tudo isso no Brasil é a ABNT NBR 5419. Ela dita como o projeto, a instalação e até a manutenção devem ser feitos. Embora nem toda casa pequena seja obrigada por lei, edificações com mais de 20 metros de altura ou áreas acima de 1.500 m² precisam ter o sistema. É o que a norma estabelece para garantir a segurança.
| Componente | Função | Tecnologia |
|---|---|---|
| Subsistema de Captação | Atrair a descarga atmosférica | Mastros (tipo Franklin) ou Gaiolas de Faraday (malhas de cabos) |
| Subsistema de Descida | Conduzir a eletricidade do topo para o solo | Cabos de cobre ou alumínio |
| Subsistema de Aterramento | Dissipar a carga elétrica na terra com segurança | Eletrodos e hastes enterrados |

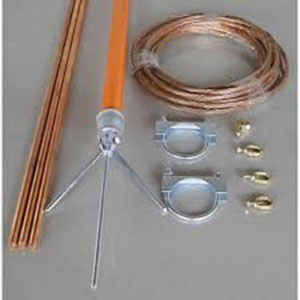

Ferramentas e Materiais Essenciais para Instalar um Para-Raios Residencial
Captores: Os Guardiões do Telhado
Para a captação, geralmente usamos os mastros tipo Franklin ou as mais modernas gaiolas de Faraday. A escolha depende do projeto. O mastro Franklin é mais tradicional, enquanto a gaiola oferece uma proteção mais distribuída. Ambas as opções são eficazes, mas a instalação correta, conforme as orientações sobre proteção contra raios em residências, é o que faz a diferença.
Cabos de Descida: O Caminho Seguro da Energia
Os cabos de descida são os responsáveis por levar a energia do raio do topo da casa até o solo sem danificar a estrutura. Geralmente, são feitos de cobre ou alumínio, escolhidos pela sua alta condutividade. A norma ABNT NBR 5419 especifica as bitolas e os materiais adequados. Um bom dimensionamento de cabos para SPDA garante que a corrente seja dissipada de forma eficiente.
Sistema de Aterramento: A Conexão Vital com a Terra
Aqui é onde a mágica acontece para dissipar a energia. O sistema de aterramento utiliza hastes e eletrodos cravados no solo. A eficácia depende muito da resistividade do solo da sua região. Em solos com alta resistência, pode ser necessário um sistema de aterramento mais robusto. É um dos pontos cruciais abordados em projetos de SPDA residencial.
Dispositivos de Proteção contra Surtos (DPS): A Blindagem Elétrica
É importante entender que o para-raios protege a estrutura, mas não os seus eletrônicos de surtos. Para isso, é essencial instalar os DPS (Dispositivos de Proteção contra Surtos) no quadro de energia. Eles agem como um filtro, desviando picos de tensão que podem queimar seus aparelhos. Não se esqueça de verificar a instalação de DPS residenciais.
Preparação é Chave para uma Instalação Segura de Para-Raios
Antes de qualquer coisa, o projeto. Um engenheiro eletricista, civil ou arquiteto habilitado precisa elaborar um projeto detalhado, seguindo a ABNT NBR 5419. Esse profissional emitirá a ART (Anotação de Responsabilidade Técnica), que é o documento que comprova a responsabilidade sobre o serviço. Não caia na tentação de fazer sem um projeto, isso pode sair caro e ser perigoso. Um bom profissional para instalar para-raios é a sua primeira garantia.
Instalando um Para-Raios Residencial Passo a Passo
- Instalação do Subsistema de Captação:
- Fixação e Passagem dos Cabos de Descida:
- Montagem do Subsistema de Aterramento:
- Conexão e Testes:
- Instalação dos DPS:

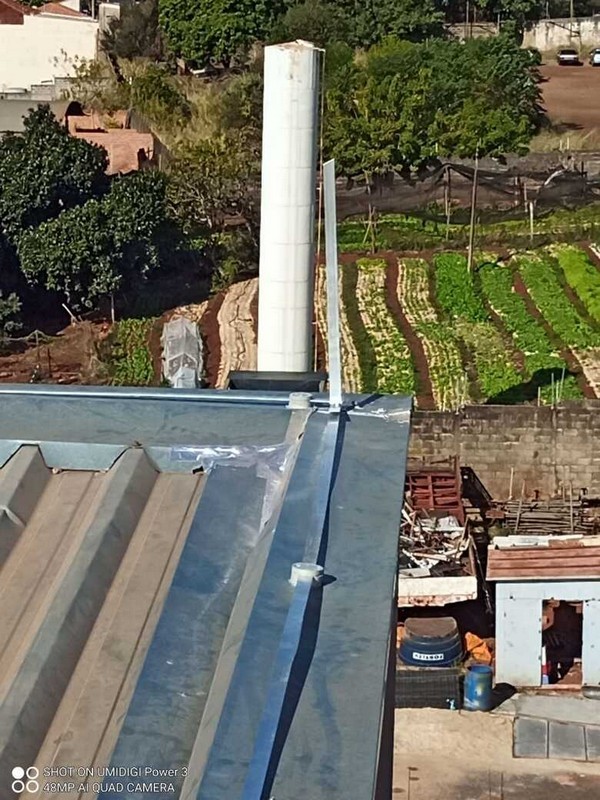

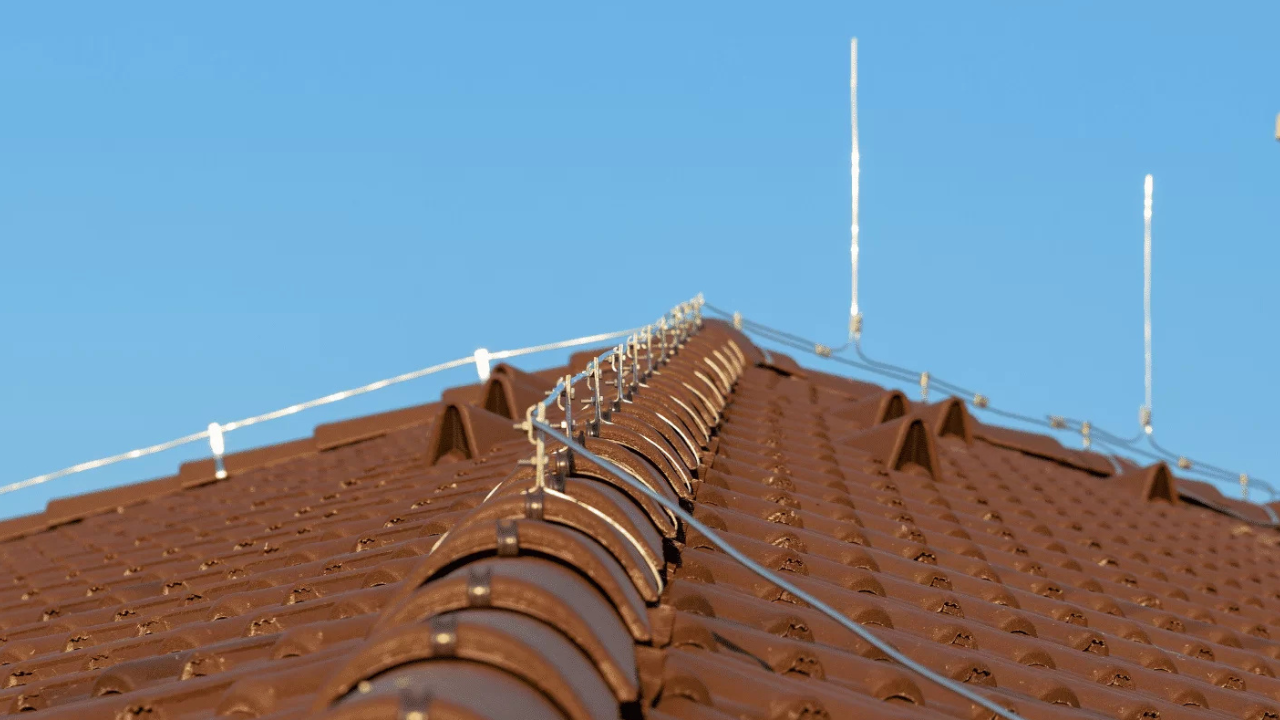

Esta etapa envolve a fixação dos mastros ou a instalação da malha de cabos no ponto mais alto da residência. A posição e o método de fixação devem garantir que o raio seja atraído para o sistema e não para a estrutura em si. Um posicionamento incorreto pode tornar todo o sistema ineficaz. É fundamental seguir as especificações do projeto, que geralmente se baseiam em cálculos de zonas de proteção.

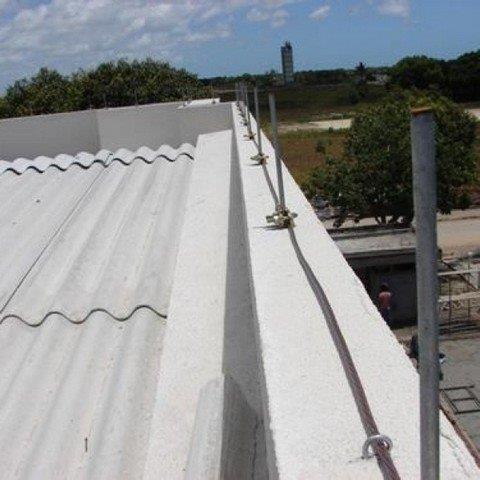

Os cabos de descida são instalados desde os pontos de captação até o solo. Eles devem ser fixados de maneira segura na parede externa da casa, mantendo uma distância mínima da estrutura para evitar a ionização do ar, que poderia atrair a descarga para os locais errados. A norma técnica ABNT NBR 5419 detalha essas distâncias.
As hastes de aterramento são cravadas no solo, geralmente em pontos afastados da fundação da casa. A quantidade de hastes e a profundidade dependem da resistividade do solo. Se o solo for muito resistivo, pode ser necessário usar produtos como o Terra Plug ou aumentar o número de hastes para garantir uma boa dissipação.
Todos os subsistemas (captação, descida e aterramento) são interligados. Após a conexão, são realizados testes de continuidade e medição da resistência de aterramento. Um valor de resistência abaixo de 10 ohms é geralmente o desejado. Essa medição confirma se a energia será dissipada corretamente.
Em paralelo com a instalação do SPDA, os DPS são conectados no quadro de distribuição de energia. Eles protegem contra surtos de tensão vindos da rede elétrica ou gerados por descargas próximas. Uma manutenção de SPDA regular também inclui a verificação desses dispositivos.
Como Consertar Erros Comuns na Instalação de Para-Raios
Um erro muito comum é a instalação ser feita por pessoas sem qualificação, o que compromete a segurança. Outro ponto é o uso de materiais inadequados ou de baixa qualidade, que podem não suportar a descarga. A falta de um projeto técnico detalhado é uma falha grave. Se você notar que a instalação não segue as recomendações da ABNT NBR 5419 ou se houver dúvidas sobre a eficácia do sistema, o ideal é chamar um profissional habilitado para uma inspeção e, se necessário, corrigir o que estiver errado. O custo de uma instalação de SPDA profissional, embora pareça alto, é infinitamente menor que o prejuízo de um incêndio ou danos estruturais causados por um raio.
